Κατασκευή φορητού 130° ευρυγώνιου φωτιστικού Led 16.000 Lumen 150W

 Ωραίοι δεν λέω οι φορητοί φακοί που παίζουμε αλλά ακόμα και τα τέρατα μεγέθους και Lumen δεν μπορούν ποτέ να κρατήσουν συνεχόμενα μία μεγάλη φωτεινότητας πάνω από 10.000 Lumen χωρίς να λειτουργήσουν οι θερμικοί κόφτες , να αδειάσουν οι μπαταρίες και το κυριώτερο στην πραγματικότητα δεν υπάρχει πραγματικά ευρυγώνιος φακός άνω των 90° γωνίας φωτισμού αφού πάντα υπάρχουν κάτοπτρα εστίασης , ώστε να φωτίσουν πχ μία ολόκληρη περιοχή εργασίας/έργου σε πλήρη ισχύ συνεχόμενα.

Ακόμα και οι πανάκριβες μπάρες προβολέων τζίπ , και ασθενείς είναι και κατευθυντικοί που δεν μπορούν να φωτίσουν γυροσκοπικά και ομοιόμορφα ότι βλέπει όλο το πεδίο όρασης των ματιών του ανθρώπου δηλ. 130°.
Θα πεί κάποιος υπάρχουν έτοιμοι προβολείς 220V 10.000 Lumen με τα γνωστά Κινέζικα Cob Led αλλά πέραν των 220V δεν είναι ούτε 5000 πραγματικά Lumen , έχουν εστίαση 60°, έχουν χείριστη απόδοση 50% κάτω από το χειρότερο Cree/Luminus Led και καίγονται σε λιγότερες από 1000 ώρες λειτουργίας.
Τελευταία κυκλοφορούν 150W V-Tac SMD Led προβολείς που ισχυρίζονται ότι παρέχουν 16.000 Lumen αλλά δεν ξεπερνούν ούτε τα 8000 Lm και για να αποδώσουν πραγματικά 15.000 Lm απαιτούν κατανάλωση άνω των 200 W και τεράστια επιφάνεια αλουμινίου παθητικής ψύξης.

Γενικά τα ευρέως κινούμενα φωτιστικά Led SMD 0.5-3W arrays αλλαγής συμβατών λαμπτήρων πυράκτωσης , έχουν 60% μικρότερη απόδοση από τα νέας γενιάς Cree/Luminus /Samsung chip die , καίγονται σε λιγότερο από 5000 ώρες λειτουργίας και δεν είναι στην πραγματικότητα τόσο οικονομικά που όλοι νομίζουν αφού είναι σχεδόν ίδια σε απόδοση με τα ηλεκτρονικά φωτιστικά διέγερσης αερίου (φθορισμού).

Ανέλαβα λοιπόν παραγγελία ιδιωτικού συνεργείου έργων οδοποιϊας που θέλουν να φωτίσουν όλο το εργοτάξιο/εσκαφής έργου όταν δουλεύει το συνεργείο σε μήκος το πολύ 30 μέτρων ακτίνα αλλά με πολύ ισχυρό φωτισμό που τον υπολόγισα γύρω στα 16.000 Lumen και παρουσιάζω το project σε περίπτωση που κάποιος θέλει να κατασκευάσει κάτι παρόμοιο για φορητό φωτισμό κτηρίου ή υπαίθρου.

Επιλογή LED

Τι Led λοιπόν θα διάλεγε ένας ειδικός φωτισμού ? σίγουρα όχι Κινέζικα Cob Led αλλά επώνυμα όπως το USA Cree® XLamp® CXB3590 LED , με 2 παράλληλα στα 36V λειτουργίας αλλά 1ον θέλουν ειδικές βάσεις στερέωσης που θα ρίξει την δέσμη κάτω από 100° και 2ον έχουν πολύ χαμηλή απόδοση Lm/Watt σε σχέση με τα μοντέρνα chip die των Cree και ενεργειακά για μπαταρίες είναι ασύμφορα.
Δεύτερη λύση ήταν τα σειριακά 10 ή 20 Led arrays αλλά copper PCB 5050 & 7070 δεν υπάρχουν έτοιμες και των 3535 που υπάρχουν δεν είναι ικανοποιητική η απόδοση 3535 Led με dome όπως XP-E / XP-L3 HD / SST-20 , οπότε αρκέστηκα σε συναρμολόγηση 8 X 20mm Led PCB 5050 πάνω σε επιφάνεια αλουμινίου με ενεργητική ψύξη 12V fan και έμεινε μόνο η επιλογή των 5050 dome Led.
Τελικά επειδή το ζητούμενο ήταν τα 5000Κ σε χρώμα φωτισμού επιλέχθηκαν τα τελευταίου flux bin Luminus SST-40 VH που στα 7,5W λειτουργίας αποδίδουν τουλάχιστον 1000 Lumen το καθένα (159 Lm/Watt) δηλ. 8.000 Lumen στα μόνο 60W κατανάλωσης του driver που μόνο με 3 * XHP70.3 HD μπορούσα να το πετύχω σε ίδιο efficiency αλλά δυστυχώς δεν βγήκαν ακόμα σε 5000Κ.



Επιλογή μπαταριών

Γιά τέτοιο σύστημα ισχύος η 12-βολτη μολύβδου βαθειάς εκφόρτισης είναι μονόδρομος για να διατηρηθεί η πλήρης φωτεινότητα για πολλές ώρες αλλά και με 9 Χ 21700 Li-Ion Samsung 50E (ανά 3 παράλληλες) & 15Ah καλύπτεται 1 ώρα στα 16000-13000 Lumen ή 3 ώρες στα 8000 Lumen.

Μελέτη-Σχεδίαση Driver

Εφόσων έχουμε πηγή 12V για να τροφοδοτήσουμε τα 8 Led στη σειρά με περίπου 3,5V το καθένα χρειαζόμαστε έναν Step-Up converter 10-14 βολτ σε σταθεροποιημένα 28 βόλτ αλλά και με σταθερό max ρεύμα που υπολογίστηκε στα 15Α.
Επιπλέον η κατασκευή εξοπλίστηκε με PWM dimmer που ρυθμίζει με PWM duty cycle από 18 έως 96% την ισχύ φωτεινότητας των Led από 1300 έως 16.000 Lumen στο κύκλωμα που θα περιγράψω.



Καρδιά του κυκλώματος είναι ο PWM controller MIC2196 που έχει έλεγχο τάσης σταθεροποίησης , περιοριστή ρεύματος αλλά και είσοδο PWM (5KHz max) γιά dimming και έλεγχο βηματικής φωτεινότητας που ελέγχω και τις στροφές του ανεμιστήρα παράλληλα.
Η συχνότητα λειτουργίας των step-up παλμών είναι αρκετά υψηλή 400KHz ώστε να απαιτείται μικρό πηνίο και λίγες σπείρες για τον τριπλασιασμό τάσης , η συχνότητα περιοριστή ρεύματος είναι περίπου 100KHz και συνολικά έχει πραγματική απόδοση >96% πράγμα που δεν επιτυγχάνεται ποτέ σε ένα μικρού μεγέθους driver φακού.

Παρακάτω οι κυματομορφές του Driver

Υπαρχει μεγάλη ευεληξία στη μετατροπή του κυκλώματος για να προσαρμόσετε οποιοδήποτε άλλο Led array ή Led αφού πχ με αλλαγή τάσης εξόδου στα 36V από το trimmer Ρ6 και με αλλαγή της αντίστασης Source R4 στα 10mR τροφοδοτείτε το CXB3590 γιά 12.000 Lumen.

Το πηνίο είναι 2 Χ 14 σπείρες (biffilar) 1mm , σε torroidal κίτρινο ή λαχανί 16mm και το pin 3 του chip (enable) είναι σε max λειτουργία ισχύος άν δεν συνδέσετε έλεγχο φωτεινότητας PWM.
To fan είναι απλό 12-βολτο PC τύπου που δεν αφήνει την θερμοκρασία του αλουμινίου να ανέβει πάνω από 40° Κελσίου.





Το project λειτουργεί από 9 - 14V και με μπαταρία μολύβδου από τα 12,6V έως τα 11,5V της τάσης της δούλεψε αδιάλειπτα σε πλήρη ισχύ 16.000 lumen μέχρι το 20% της χωρητικότητας της μπαταρίας που είναι και το max επιτρεπτό.
Επίσης σε cold start η μέγιστη φωτενότητα των Led ξεκινάει από 17.000 Lumen και δούλεψε συνεχόμενα σε τροφοδοτικό 12V/13,5A στα 16000 Lumen για 6 συνεχόμενες ώρες άρτια στους 38° Κελσίου.

MOD φακών αξιώσεων δημοσιεύω κατά καιρούς στο https://www.car.gr/classifieds/my/?category=50&myclassifieds=1

Νέες Κυκλοφορίες Led από την USA Cree

 Μετά την εδιαφέρουσα κυκλοφορία από την Luminus του SFT-40 Hi του τρίβολτου αντικαταστάτη του 12-βολτου XHP35 Hi , ήρθε και η σειρά της Cree να βγάλει τα αντίστοιχα εργοστασιακά De-dome δηλ Hi Density των αντίστοιχων XHP70.2 & XHP50.2 ,  να γλυτώσουμε και εμείς οι Mod-άκηδες το δύσκολο χειρουργικό de-dome των παραπάνω Led , αλλά η φωτοεκπέμπουσα επιφάνεια των 7070 XHP70 δέν παρουσιάζει ιδιαίτερο ενδιαφέρον σε πυκνότητα φωτός γιατί και de-dome είναι ήδη αρκετά μεγάλη.

Ανακοινώθηκαν λοιπόν τα XHP70.3 και XHP50.3 και το δεύτερο ήδη παρουσιάζει ήδη ενδιαφέρον γιατί στο Ηi version και μεγάλη ισχύ έχει και μικρή επιφάνεια εκπομπής , άρα μεγάλη πυκνότητα !
Από την φύση τους άν συγκρίνουμε ένα 7070 & 5050 , όπως έχω περιγράψει η διαφορά τους με dome είναι 49mm² VS 25mm² άρα άν το XHP50 σε κάτοπτρο παράγει 100KCd με 4000 Lumen , τότε το XHP70 πρέπει να παράξει 8000 Lumen για να φτάσει την ίδια πυκνότητα φωτός στην ίδια απόσταση.

Παρέλαβα λοιπόν αρχικά το US Cree XHP50.3 Hi P3 C1 6500K 6/12V configuration , για να μετρηθεί και να βγάλω αποτελέσματα συγκριτικά με τις προηγούμενες σειρές που χρησιμοποιούμε.
Αρχικά η επιφάνεια εκπομπής του είναι (2,78mm ανά πλευρά τετραγώνου)² = 7,73mm² πράγμα που σημαίνει ότι είναι κάτι λιγότερο από την διπλή επιφάνεια του XHP35 Hi , άρα άν το δεύτερο βγάζει max 2800 Lumen τότε το XHP50.3 Hi το ξεπερνάει σε πυκνότητα άν μπορεί να βγάλει τα διπλά δηλ 5600 Lumen ... και με εκπληξή μου τα βγάζει και μάλιστα τα ξεπερνάει !

Συγκεκριμένα στα 8,4Α και 6,82V δίνει τα 5600 Lumen και μάλιστα με διπλάσια επιφάνεια κάλυψης στον στόχο από το XHP35 Hi , αλλά μπορεί και να φτάσει οριακά στα 10Α και τα 6200 Lumen και να ανεβάσει και την πυκνότητα και την spill εκπομπή φωτός σε τεράστιο βαθμό πλησιάζοντας τα υπερβολικά 90W λειτουργίας , πράγμα που πρώτη φορά γίνεται με 5050 προϊόν της Cree.Αυτή η νέα 3 generation έχει εκπληκτική απόδοση και χαμηλότερο συντελεστή θερμοκρασίας °C/W  πού δηλώνεται κοντά στο 0.4 , γι' αυτό αντέχει στα πολύ υψηλά ρεύματα χωρίς να υπερθερμαίνεται άν τηρούνται οι προδιαγραφές χάλκινης PCB & επιφάνειας ψύξης.

Δείτε τον παρακάτω πίνακα μετρήσεων του Led στην Πανεπιστημιακή σφαίρα διαμέτρου 1m με ειδική κατασκευή ψύξης του σε δευτερεύουσα λευκή σφαίρα ώστε να μην χαθεί καθόλου η εκπεμπόμενη ακτινοβολία από δευτερογενή απορρόφηση που συμβαίνει σε όσους μετράνε χωρίς γνώσεις !

Υπάρχουν στην τελευταία στήλη και τα μεγέθη που μετρήθηκαν παλαιότερα από το XHP50.2 P2 C1 με ακριβές χειρουργικό de-dome , και φαίνεται η υπεροχή του όπου ειδικά στα 7Α παράγει 1000 lumen παραπάνω.
Αργότερα στο εργαστήριο κλείδωσα την λειτουργία 9,3Α / 6,91V στα 65 Watt και δούλεψε το XHP50.3 Hi με σωστή επιφάνεια ψύξης συνεχόμενα 2 ώρες χωρίς το παραμικρό πρόβλημα !

Τελειώνοντας με αυτό να επισημάνω ότι κάνετε ευθεία αντικατάσταση σε 8-βολτο φακό σας με XHP50.2 , όπου εκτός από την διπλάσια πυκνότητα (εμβέλεια) θα κερδίσετε και αρκετές εκατοντάδες Lumen.


Την πρώτη κυκλοφορία διεθνώς την έκανα με Mod υποβρύχιου φακού ΕΔΩ

ΝΕΟ 2022 3V USA Cree XHP50.3 HD

Σειρά έχει και το USA Cree XHP50.3 HD C1 3V configuration να μετρηθεί και να βγάλω αποτελέσματα συγκριτικά με τις προηγούμενες σειρές που χρησιμοποιούμε.
Πρόκειται για σοβαρή αναβάθμιση του 3V XHP50.2 με υψηλότερη ισχύ και απόδοση Lm/Watt , χαμηλότερο Vf και χαμηλότερο συντελεστή θερμοκρασίας °C/W  πού δηλώνεται κοντά στο 0.4.

Συγκεκριμένα στα 15,5Α και 3,45V δίνει τα 6000 Lumen αλλά μπορεί και να φτάσει οριακά στα 20Α πλησιάζοντας τα υπερβολικά 70W λειτουργίας αλλά δεν συνίσταται για το μικρό 5050 chip ώστε να απορροφάται σωστά η θερμοκρασία. Τώρα σε σχέση με το αντίστοιχο XHP50.3 Hi Density , Έχει σαφώς μεγαλύτερη απόδοση σε Lumen (+10%) λόγω του ευρυρώνιου dome και αντέχει θερμικά περισσότερα 2Α λειτουργίας από αυτό.
Γιά παράδειγμα το XHP50.3 Hi στα 10Α δίνει 4050 Lumen ενώ το XHP50.3 HD δίνει 4420.

Στον παρακάτω πίνακα φαίνονται και οι τιμές του τελευταίου flux Cree XHP50.2 για συγκρίσεις.

Συνιστάται η απ' ευθείας αντικατάσταση του παλιότερου XHP50.3 σε φακούς όπου χρησιμοποιούνται direct mosfet drivers αφού λόγω του χαμηλότερου Vf και της μεγαλύτερης ισχύος και απόδοσης θα λάβετe 50% αύξηση της φωτεινότητας Lumen.
Παράδειγμα στον Astrolux MOD μου ΕΔΩ που είναι και ο πρώτος φακός διεθνώς με XHP50.3 HD , με τον ίδιο MOD direct mosfet driver το XHP50.2 στα 12Α έδινε 4300 Lumen και με την αλλαγή σε XHP50.3 HD τό ρεύμα έφτασε τα 16Α και η φωτεινότητα στα 6120 Lumen ...

Νέο 2022 USA Cree XHP70.3 Hi 6500K

Επιτέλους το πολυαναμενόμενο Hi Density 7070  Led που μας γλυτώνει από το συνήθες "ξύρισμα" του XHP70.2 γιά να διπλασιάσουμε την πυκνότητα φωτός σε έναν πολύ ισχυρό ευρυγώνιο φακό !
Ο λόγος για το νέο πανίσχυρο 45W USA Cree XHP70.3 Hi που μόλις κυκλοφόρησε και μάλλον είμαι ο πρώτος που θα κάνει επίσημο Benchmark.

Είναι το μόνο 7070 Led που μπορεί να φτάσει μεν τα 9000 Lumen πρωτοφανές για Hi (dedome) version αλλά να ξεπεράσει και τα 300KCd πυκνότητας φωτός αφού η πραγματική επιφάνεια εκπομπής του Hi version είναι μόνο 4mm Χ 4mm δηλ 16mm².

Σε σύγκριση τώρα με το προηγούμενο XHP70.2 τελευταίο Flux dedome στα 6Α/6V είναι
- XHP70.2 dedome = 4450 Lumen
- XHP70.3 Hi = 5080 Lumen

Στα 12Α/6V και στον ίδιο φακό διαμετρήματος κατόπτρου 80mm , η πυκνότητα φωτός μετρήθηκε :
- XHP70.2 dedome = 250KCd   (στα όρια ισχύος του σαν dedome)
- XHP70.3 Hi = 315KCd   (άνετη λειτουργία με χαμηλότερη θερμοκρασία)



Δείτε αναλυτικά τις μετρήσεις που έγιναν στη "σφαίρα" με ειδικό εξοπλισμό ψύξης και χαμηλής απορρόφησης φωτός  ...

Σοβαρή μ' άλλα λόγια αναβάθμιση από το κλασσικό Dome XHP70.2 ενός πολύ ισχυρού φακού όπως Convoy L6 / Astrolux MF02 XHP70 / BLF GT XHP70 , γιατί πέρα από πάνω από 2000 Lm κέρδος φωτεινότητας θα υπερδιπλασιαστεί και η πυκνότητα φωτός άρα και η απόσταση που θα ταξιδεύει ...

Η πρώτη διεθνής κυκλοφορία φακού με το νέο XHP70.3 Hi Density θα βρίσκεται για λίγο καιρό ΕΔΩ

Νέο USA Cree XM-L3 U4 C1

Παρέλαβα και δοκίμασα τελικά το νέο Cree XM-L3 στο πιό πρόσφατο Flux Bin U4 (2022) και έγινε το τελικό benchmark που θα δείτε παρακάτω  !
Σε σχέση με το αντίστοιχο XM-L2 U4 της προηγούμενης σειράς οι διαφορές είναι αξιοσημείωτες :
- Στα 5Α οριακά για το L2 δίνει 2050 Lumen και το L3 δίνει 2190 Lumen.
- Το L3 όμως δεν μένει στα 5A αφού μπορεί να ξεπεράσει και τα 9Α αφού είναι σχεδόν διπλάσιας ισχύος και ξεπερνάει τα 3000 Lumen στα 8,5Α που είναι και η προτεινόμενη max ισχύς.
- Το L3 έχει μικρότερο συντελεστή θερμότητας °C/W άρα απαιτεί μικρότερη επιφάνεια ψύξης και συνεπώς σε ένα φακό EDC αντικαθιστώντας το L2 με το L3 αυξάνετε την ισχύ χωρίς να αυξηθεί η θερμοκρασία περαιτέρω στο σκάφος αλουμινίου.
Παρατηρήστε στον παρακάτω πίνακα την απόδοση του 2022 USA Cree XM-L3 U4 P1.




Tο κλείδωσα σε συνεχόμενη λειτουργία στα 8,1Α / 32W και 3000 Lm με C8 τύπου ψύξη και δούλευε άψογα συνεχόμενα χωρίς να υπερθερμαίνεται το chip-die , που δεν μπορεί κανένα από τα προηγούμενα να αντέξει πάνω 30W συνεχόμενη λειτουργία !

Έχουν βγεί παράλληλα όμως από το 2018 κάποια πιό εξελιγμένα XM-L2 όπως το U3 5700K που διαθέτω που είναι και 7Α λειτουργίας αλλά είναι 6% μικρότερης φωτεινότητας από το L3.
Βέβαια γιά πάνω από 2500Lm είναι προτιμότερη η επιλογή 3V XHP50.2 ή αργότερα 3V XHP50.3 HD αφού σε αυτά τα ρεύματα έχουν καλύτερο efficiency και λιγότερες απώλειες.

Την πρώτη κυκλοφορία διεθνώς την έκανα με Mod φακού ποδηλάτου ΕΔΩ

Νέο Cree XLamp XP-P Hi 1,1mm²

Πρόκειται για πρώτη φορά απάντηση της Cree στη σειρα Osram Hi density της 1mm² φωτοεκπέμπουσας επιφάνειας.
Το νέο Cree XLamp XP-P διαθέτει 1,1mm² επιφάνεια εκπομπής αλλά σε chip die 3535 από 3030 των αντίστοιχων Osram , που εξασφαλίζει καλύτερο θερμικό συντελεστή και απορρόφηση θερμοκρασίας από το κλασσικό KW CULNM1.TG της Osram , καθώς επίσης και καλύτερο συντελεστή Lum/Watt έναντι του δεύτερου.



Η ισχύς του είναι λίγο χαμηλότερη από τα αντίστοιχα 1mm² της Osram αλλά το ίδιο αποτελεσματικό μέχρι τα 4Α αλλά στα 2Α γιά έναν μικρό EDC φακό που έχει μικρό reflector < 21mm διάμετρο , έχει την καλύτερη απόδοση σε πυκνότητα φωτός και απόδοση από τα Osram αφού παρέχει 40 lumen παραπάνω.

Είναι ιδανική επιλογή για έναν φακό κεφαλής , τσέπης μέχρι 700 Lumen, όπου σε ένα μικρό κάτοπτρο < 21mm εξασφαλίζει και καλή δέσμη αλλά και απόδοση με πχ μονή μπαταρία 18650 που θα ξεπεράσει και 2 ώρες συνεχόμενης λειτουργίας σε αυτή την φωτεινότητα.

Κι όμως υπάρχει αντίστοιχο Cree XHP35 Hi για 3 Βόλτ φακούς !!!

Το νέο Luminus SFT-40 Hi αλλάζει τις ισορροπίες στους throwers

 Γιά πολλά χρόνια όλοι θαυμάζαμε το 12-βολτο Cree XHP35 Hi των 4mm² φωτοεκπέμπουσας επιφάνειας που χρησιμοποιείται σε κορυφαίους throwers όπως BLF GT / Astrolux MF04 / 02 , και μάλιστα πολλές εταιρείες το χρησιμοποίησαν ατυχώς σε μονής μπαταρίας φακούς αλλά δεν μπόρεσαν ποτέ να φτάσουν τα 40W έξοδο στα 13.8V ώστε να δουλέψει σωστά στα 2800 lumen το Led πούναι και το οριακό σημείο λειτουργίας του , και το καινούργιο XPL-Hi έκανε ακριβώς την ίδια δουλειά χωρίς απώλειες.
Αλλά το XPL Hi με τα max 1500 lumen δεν μπορεί να φτάσει σε πυκνότητα τα 2800 lumen του XHP35 Hi.

Πολλοί από εμάς διεθνώς θέλαμε γιά χρόνια ένα version του XHP35 Hi στα 3 ή και έστω στα 6 βόλτ λειτουργίας να το προσαρμόσουμε σε μικρού μεγέθους throwers πχ GT mini και να διπλασιάσουμε την πυκνότητα εκπομπής από τα φτωχά 1400 lumen του XP-L Hi και να μην αγοράζουμε αποτυχημένες τζιμινιέρες 50% απωλειών με 4-πλασιασμό step-up drivers για να οδηγηθεί το XHP35 Hi που δεν είναι δυνατόν με μικρού μεγέθους 3-βολτους drivers.

Την λύση αυτή την έδωσε χωρίς οι περισσότεροι να το καταλάβουμε η Luminus , βγάζοντας ένα version εργοστασιακού dedome του εξαιρετικού σε απόδοση Led SST-40 , το SFT-40 Hi.
Οι καλοί γνώστες του αντικειμένου ήδη γνωρίζαμε την πολύ καλύτερη απόδοση του SST-40 dedome και το χρησιμοποιούμε από τότε που βγήκε για 30% ισχυρότερη πυκνότητα φωτός από το XP-L Hi στα 2000 Lumen.
Στά 4mm² επιφάνεια εκπομπής και των τεσσάρων Led  XP-L / SST-40 dedome , XHP35 και SFT-40 , νικητής θάναι πάντα αυτό που θα μπορεί να δώσει τα περισσότερα Lumen και φαινομενικά ήταν το XHP35 Hi στα 2800 Lumen που θα μπορούσε να φτάσει με κατάλληλα κάτοπτρα το 1 MCd.

Κάποιος προσεκτικός όμως άν παρατηρήσει τα επίσημα spec του SFT-40 της Luminus θα δεί ότι δίνονται ακριβώς τα ίδια Lumen με το SST-40 παρόλο ότι το πρώτο δεν έχει dome !
Οι έμπειροι γνωρίζουν καλά ότι ένα de-dome led έχει απώλειες 30% της φωτεινότητάς του , πράγμα που σημαίνει ότι το SFT-40 είναι 30% ισχυρότερο έναντι του SST-40 και ταυτόχρονα με 30% καλύτερο efficiency  για να αποδίδει στό ίδιο ρεύμα σχεδόν τα ίδια Lumen , οπότε υποπτεύθηκα τι γίνεται και έκανα αμέσως benchmark για του λόγου το αληθές !

Δείτε τον παρακάτω πίνακα με τις μετρήσεις και σύγκριση με το SST-40 dome & de-dome.

Η κορυφή του σε απόδοση είναι στα 10Α , μπορεί το Led να μην καεί ακόμα και στα 16Α αλλά καταστρέφεται το υπόστρωμα φωσφόρου του die και θα αλλάξει σταδιακά το tint σε Royal Blue , οπότε δεν ξεπερνάμε ποτέ τα 9,5Α.

Τώρα προσέξτε το παρακάτω !
Το τελευταίας σειράς Cree XHP35 Hi D4 στο όριο λειτουργίας του 13,8V και 2,8Α  μάς δίνει 2800 Lumen στα 39W στο benchmark που έχω δημοσιεύσει.
To Luminus SFT-40 Hi στα 3,53 βόλτ και 9 αμπέρ μας δίνει επίσης 2800 lumen αλλά στά 31,8W , και μάλιστα στα 9,5Α το ξεπερνάει κιόλας κατά 110 lumen και δουλεύει και επί του ασφαλούς !!!

Δοκιμάστηκαν λοιπόν τα SFT-40 & XHP35 Hi D4 στο σκάφος του Astrolux FT03 με εξωτερικούς drivers ώστε και τα δύο Led να δουλέψουν στα ακριβώς 2800 lumen και μετρήθηκε η παρακάτω πυκνότητα φωτός :
- XHP35 Hi => 540.000 Cd  39W
- SFT-40      => 550.000 Cd   32W

To MOD FT03 για λίγο καιρό θα διατίθεται ΕΔΩ

Συμπέρασμα ... υπάρχει καλύτερος αντικαταστάτης του XHP35 Hi γιά τα 3V μικρών φακών throwers
ήταν μπροστά στα μάτια μας και δεν το βλέπαμε ...

Σάν τελευταίο θα αναφέρω τις καλύτερες επιλογές Led γιά το μικρότερο μέγεθος thrower , τον C8 44m διάμετρο κεφαλής που θα μας δώσουν την μεγαλύτερη πυκνότητα φωτός σε τρίβολτο φακό , το XHP35 Hi δεν είναι κάν επιλογή για 3-βολτο φακό και αναφέρεται απλώς για σύγκριση.

Η επιλογή γιά περισσότερα Cds είναι εμφανώς το SFT-40 Hi αλλά δεδομένου και της διάρκειας λειτουργίας με μόνο μία Li-Ion , η επιλογή του Boost KW CULNM1.TG , άν δεν μας ενδιαφέρει το πιό flood version ενός 4mm² Led ,  δείχνει πιό σωστή γιατί ήδη τα 210KCd παράγονται με μόνο 18W από τα 32W , η διαφορά δεν θα είναι ορατή και ο φακός θα διαρκέσει 40% παραπάνω χρόνο λειτουργίας.

To MOD C8 & SFT-40 για λίγο καιρό θα διατίθεται ΕΔΩ

Γιατί δεν πρέπει να αγοράζουμε φακούς μονής μπαταρίας που φορούν 6 & 12 Volt Led

Πολλοί φίλοι με ρωτούν κατά περιόδους αν είναι καλός ένας μικρός EDC φακός μίας μπαταρίας που έχει 6-βολτο ή 12-βολτο Led όπως τα XHP70.2 & XHP35-Hi και η απάντηση είναι κατηγορηματικά ΟΧΙ ...

Κάποια εποχή πάνω από 10 χρόνια δεν υπήρχαν ισχυρά 3-βολτα LED οπότε άν κάποιος ήθελε από μικρό φακό μίας Li-Ion μπαταρίας και μονό Led πάνω από 1500 Lumen έπρεπε αναγκαστικά να στραφεί στα τότε ισχυρά 6-βολτα XHP70 & XHP50 και ο μόνος τρόπος ήταν οι πρώτοι φακοί με boost drivers που διπλασίαζαν την τάση της μπαταρίας ώστε να λειτουργήσουν αυτά τα Led αλλά παράλληλα και να τριπλασιάσουν τις απώλειες που έχουν οι τόσο μικρού μεγέθους drivers στο 20% αλλά και να μην μπορούν ποτέ να οδηγήσουν σε καλή ισχύ αυτά τα Led που θα υπο-λειτουργούν σε σύγκριση με ένα φακό 2 Li-Ion & Buck Drivers που θα δώσουν 8 & 10 amperes στα 6,5 volt χωρίς να καούν ...
Το ίδιο συνέβη με throwers τότε και το XHP35 Hi των 13 volt που οδηγούσαν "αστεία" με μία μονή μπαταρία και 4-πλασιασμό της τάσης απώλειες που οδηγούσε το Led με μόνο 1,5Α και τα Lumen & Cd που βγάζουν νάναι λιγότερα από ένα σημερινό 3-βολτο Cree XPL-Hi , και σημειωτέον έχουν και υψηλότερο κόστος.

Θα μου πείτε οι τεχνολόγοι , δεν γίνεται ένας boost driver να κάνει τετραπλασιασμό τάσης σε υψηλό ρεύμα πχ 13V & 3Α για το XHP35 Hi ? βεβαίως και γίνεται με 2/3 παράλληλους boost drivers των 5-8Α αλλά απαιτείται τουλάχιστον 32mm PCB για να χωρέσουν τα μεγάλα πηνία αλλά και μεγάλη ψυκτική επιφάνεια πράγμα άτοπο για EDC φακό μίας Li-Ion.

Θα χρησιμοποιήσω για παράδειγμα δύο φακούς μονής Li-Ion ,4000 Lumen ο ένας με boost driver και με XHP70.2 και ο άλλος με απλό direct mosfet Και το 3-βολτο XHP50.2
- Ο φακός με direct mosfet Και το 3-βολτο XHP50.2 στα 11Α θα μας δώσει αβίαστα 4000 Lm (πχ Astrolux EC01)
- Το XHP70.2 για να δώσει 4000 Lm θέλει 5Α & 6,2V στα άκρα του , για να τα δώσει αυτά ο καλύτερης σχεδίασης boost driver από τα 3.7 Βολτ με τις απώλειες θα καταναλώσει 16 αμπέρ από την μπαταρία , δηλ 4-5Α περισσότερο ρεύμα (πχ KLARUS G15 XHP70.2) και η προστασία θερμότητας θα κόψει ταχύτατα το turbo.
- Στο ίδιο κάτοπτρο το XHP50.2 όμως σαν μισή επιφάνεια εκπομπής θα μας δώσει και πάνω από 60% περισσότερα Cd , δηλ διπλή απόσταση δέσμης !
- Το δε κόστος , ο ένας έχει 30$ και ό άλλος 130$ ...

Την σήμερον λοιπόν ημέραν , δεν επιτρέπεται οι γνώστες φακών να αγοράζουν μικρό φακό μονής Li-Ion με XHP70.2 / XHP35 τη στιγμή που υπάρχουν πανίσχυρα 3-βολτα led όπως SBT90.2 / 3V XHP50.2 / SST-40 με πολύ μικρές απώλειες drivers που δεν μπορούν να τα ανταγωνιστούν σε φωτεινότητα και διάρκεια οι φακοί με boost drivers πολλαπλασιασμού τάσης.
Για τους EDC throwers (δέσμης) άν όχι το νέο Cree XPL-Hi (1700 Lm) , τα 3-βολτα Osram Boost 1mm² κατατροπώνουν σε Cd οποιοδήποτε XHP35 Hi ακόμη και των κορυφαίων thrower BLF GT / MF04 που λειτουργούν και στα 8 Volt με 4/8 μπαταρίες.

Συνεπώς έχετε το νού σας στούς εκπομπούς που χρησιμοποιούνται στους μικρού μεγέθους φακούς μονής μπαταρίας που αγοράζετε γιατί το Cree XHP70.2 δεν είναι "μόδα" σε αυτούς αλλά απώλεια που την ακριβοπληρώνετε κι' όλας ...


4W 1,2V LED boost driver



4W 1,2V LED boost driver, ξεπεράστε 4 φορές σε φωτεινότητα τον ισχυρότερο EDC φακό που κυκλοφορεί , μονής AA Ni-MH 1,2V

 Τα κυκλώματα μετατροπής τάσεων (switching) είναι γνωστά σε όλους , όλοι λίγο πολύ θα χρειαστήκατε να ανεβάσετε την τάση λειτουργίας μιας μπαταρίας για να τροφοδοτήσετε ένα Led ή μία διάταξη που δουλεύει σε υψηλότερη τάση από αυτήν που έχουν οι μπαταρίες μας και θα αγοράσατε τα γνωστά Κινέζικα modules boost/step-up.
Η μεθοδολογία είναι γνωστή και σε φακούς μονής μπαταρίας λιθίου που τροφοδοτεί ένα 6-βολτο , ακόμα και 13-βολτο Led όπως XHP35 Hi με βέβαια πολλές απώλειες που θεωρείται χαζή επιλογή αλλά στην ουσία είναι εφικτό σε ένα ικανοποιητικό ρεύμα τροφοδοσίας που αν μη τι άλλο αξίζει την προσπάθεια.
Στην εποχή μας βέβαια πιά έχει επικρατήσει η χρήση μπαταριών λιθίου που έχει ήδη ικανοποιητική τάση 3 - 4,2V και μπορεί εύκολα να πολλαπλασιαστεί μερικές φορές με ικανοποιητικό ρεύμα.
Υπάρχει όμως και μία άλλη κατηγορία πολύ μικρών σε μέγεθος συσκευών που ακόμη χρησιμοποιούν μονή μπαταρία Ni-MH όπως φακοί μπρελόκ κλειδιών , φωτιστικά κήπων που δουλεύουν με μία επαναφορτιζόμενη ΑΑ/ΑΑΑ Ni-MH των 1,2V , τάση πού είναι 2,5 φορές κάτω από την λειτουργία οποιουδήποτε LED που θέλει 3 βολτ να λειτουργήσει οπότε σαφώς απαιτείται Boost voltage converter να σηκώσει την τάση αυτή στα 3V πράγμα που θεωρητικά δείχνει απλό αλλά πιστέψετέ με δεν είναι καθόλου για πάνω από 30mA ρεύμα λειτουργίας ενός Led στα 3V , ειδικά αν η τάση εισόδου είναι κοντά στο ένα βολτ και ο σημαντικότερος λόγος ότι δεν υπήρχαν κατάλληλοι ημιαγωγοί και mosfet να δουλεύουν κάτω από 2 βολτ οπότε δεν μπορούσε ποτέ να επιτευχθεί απλός μετασχηματισμός ισχύος.

Τα ηλιακά led κήπων κάποια στιγμή χρησιμοποίησαν νέα γενιά micro-converters που δουλεύουν μέχρι η μπαταρία να κατέβει στα 0,8V  αλλά το καλύτερο από αυτά όπως σήμερα το QX5252 δεν μπορεί να δώσει πάνω από 40mA στο/α Led , και τα ακριβά εκτός Κίνας χρησιμοποιούσαν την σειρά Maxim  MAX757 σε players (5V) που και αυτά στα 1,2V εισόδου δε μπορούν να περάσουν τα 100mΑ.
Πάμε τώρα στους γνωστούς σε όλους φακούς EDC «μπρελόκ» μίας μπαταρίας AA , και σε αυτούς τους φακούς ισχύει αυτή η δυσκολία μετατροπής ισχύος γι’ αυτό κανένας στην πραγματικότητα δεν είναι πάνω από 80-100 Lumen όχι γιατί δεν μπορεί να δώσει ρεύμα η μπαταρία αλλά όπως εξήγησα δεν μπορεί να γίνει μετατροπή ισχύος από τα 1,2 βολτ.

Επειδή όμως ενημερώνομαι για νέους καινοτόμους ημιαγωγούς/mosfet ρομποτικής που αρχίζουν να δουλεύουν σωστά πλέον και στα 0,9 βολτ , άρχισα την έρευνα και σχεδίαση ενός τέτοιου απλού boost driver 5 εξαρτημάτων που να καταφέρει επιτέλους να δώσει υψηλό ρεύμα στο LED σε ένα φακό «κλειδιών» και να βγάλει τα πρωτοφανή 450 Lumen αν ένα νέας γενιάς Cree Led 3535 όπως XP-L HD W2 χρησιμοποιηθεί !
Πρώτα από όλα η λύση δόθηκε από νέα HF Mosfet transistors που το gate τους διεγείρεται από ήδη τα 0,9V οπότε μπορούν να συντηρήσουν την ταλάντωση υψηλής συχνότητας και στο μισό βολτ τάσης εισόδου !
Χρησιμοποιήθηκε ένα τέτοιο mosfet το FDT439N SOT-3 που έχει χαμηλό RDS(on)  και διαχειρίζεται παλμορεύματα 10A και το πάντρεψα μετά αρκετή έρευνα με τον controller XC9103D093MR (Sot-25) που ξεκινάει λειτουργία από μόλις 0,9V , δουλεύει σε συχνότητα 180KHz και μετά τον υπολογισμό ζεύξης και επαγωγής έφτασα το ρεκόρ της εξόδου 800mA / 3V με μία μόνο βαθμίδα 5 εξαρτημάτων , από μόνο 1,2V τάση εισόδου που όπως είπα με ένα νέας γενιάς Cree XP-L HD W2 flux θα πάρουμε πραγματικά 450 Lumen !!!

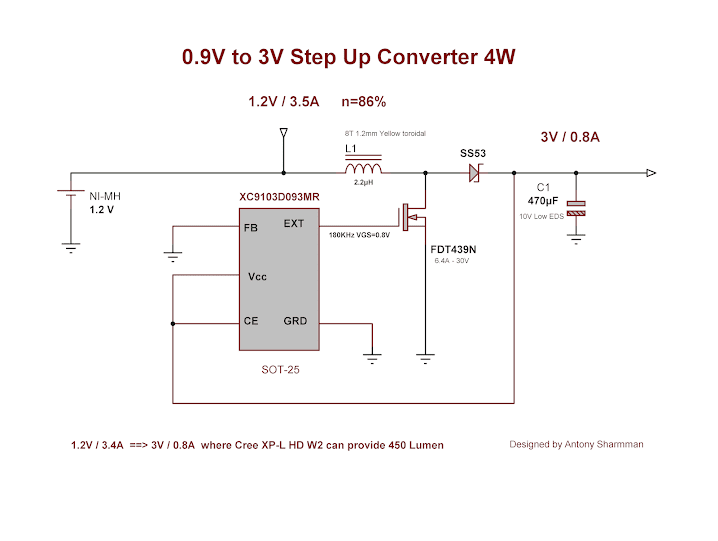

Παρακάτω παραθέτω το κύκλωμα ευρεσιτεχνίας που σχεδίασα που καμία εταιρεία φακών ΑΑ ακόμη δεν έχει καν πλησιάσει , να μαθαίνουν και αυτοί και να βγάλουν κανένα καλό μπρελόκ φακό για όσους δεν μπορούν να προβούν σε μία τέτοια κατασκευή !

Το πηνίο είναι περίπου 2,2μΗ που πανεύκολα μπορείτε να φτιάξετε σε ένα yellow toroidal 12mm με 8 σπείρες 1,2mm.
Η σχεδίαση της δύο όψεων PCB είναι σχετικά εύκολη με «καπέλο»  το πηνίο και γίνεται μικρότερη από 14mm διάμετρο με ελατήριο από πίσω για το + της ΑΑ μπαταρίας.
Όσο αφορά την μπαταρία Ni-MH , απαιτείται ισχυρότατου ρεύματος εκφόρτισης νέας γενιάς όπως οι νέες γνήσιες Panasonic και ο λόγος γιατί για να δώσει 0,8Α στο Led , απαιτούνται 3,4Α στα 1,2V τάσης της μπαταρίας.
Επειδή δε το FB του controller είναι γειωμένο ο μετασχηματισμός τάσεως ξεπερνάει τα 7 βολτ οπότε μπορείτε να λειτουργήσετε ακόμη και 6-βολτο LED όπως το XHP50 στα περίπου στα 120mA !
DTP PCB δεν είναι απαρραίτητη καθότι η θερμοκρασία που αναπτύσσεται στο Mosfet είναι εξαιρετικά μικρή και μόνο το LED θα χρειάζεται μία υποτυπώδη επιφάνεια ψύξης από αλουμίνιο.

 MOD φακών αξιώσεων δημοσιεύω κατά καιρούς στο https://www.car.gr/classifieds/my/?category=50&myclassifieds=1

Οι Ισχυρότεροι φακοί flood - beam μονού LED & μονής Li-Ion 7500 Lumen

Είναι γνωστό ότι το ισχυρότερο LED αυτή τη στιγμή που μπορούμε να πάρουμε πάνω από 8000 Lumen είναι το 6/12V USA Cree XLamp XHP70.2 και ειδικά τα καινούργιας παραγωγής 2019 flux P2 έχουν και βελτιωμένο efficiency , συνεπώς κοντά στα 14Α/6,9V λειτουργίας με τις τελευταίες μετρήσεις μου μπορούμε να πάρουμε γύρω στα 8600 Lumen χωρίς να κινδυνεύει το LED να καταστραφεί ή να μειωθούν δραματικά οι ώρες λειτουργίας του !

Οπότε μετά από κατασκευές με Luminus CFT-90W & SBT90.2 , φάνηκε ότι τον χορό τουλάχιστον των Lumen τον κερδίζει τελικά το νέο XHP70.2 αφού στα 6 & 12V έχουμε πολύ μικρότερες απώλειες σε driver και καλώδια και έτσι αποφάσισα να κάνω MOD σε φακό εργονομικού μεγέθους , αφού τα μαρκούτσια BLF GT & Astrolux MF04 είναι εκτός συζήτησης για το μέγεθος και βάρος τους , οπότε επιλέχθηκε ένα σκάφος κατάλληλο με περισσότερο flood χαρακτήρα και μικρότερο relfector για την εφαρμογή του project "Ισχυρότερος φακός μονού LED" και αυτό ήταν το Host του Sofirn που έχει υπολογισμό reflector για το XHP70.2.

Ο εργοστασιακός μετρήθηκε και παραδόξως με κοινές μπαταρίες τύπου Keeppower 5200mAh έδωσε τα αναγραφόμενα 5500 Lm και 90 KCd , τα οποία για τους περισσότερους δεν είναι και άσχημα , αλλά για μένα θεωρείται ισχύς και πυκνότητα πού ήδη ο Convoy L6 MOD την κατακερματίζει ...
Αλλάχθηκε λοιπόν driver με νέο PCM direct mosfet Nexperia 100A 96% PWM που υπολογίστηκε και προγραμματίστηκε το PIC σαν Turbo σκάλα ώστε να δώσει 14A max στο LED και όχι συμβατικός buck driver που δεν υπάρχει χώρος για τα πανίσχυρα torroid πηνία που απαιτούνται και τις flyback διόδους 20Α.

Σειρά είχε η αλλαγή του παλιού flux XHP70.2 που φορούσε ο φακός με νέας παραγωγής από το τελευταίο μου reel από την Cree , έγινε το ειδικό χειρουργικό dedome να ανεβάσουμε την πυκνότητα φωτός 60% αφού έχουμε ρηχό reflector , χάθηκαν μόνο 1200 lumen ευτυχώς , μπήκε στην έτοιμη χάλκινη PCB 32mm και "βουαλά" το θερίο ισχύος ήταν έτοιμο για την δοκιμή που δικαίωσε τα αναμενόμενα ...

Μιλάμε για υπερβολικά εκτυφλωτικό φώς 7500 lumen (χωρίς τα οπτικά) που μπορεί νάναι 6 μοίρες flood η κεντρική δέσμη αλλά η πυκνότητα του μετρήθηκε στα 260KCd & 1019 μέτρα κάλυψης , πρωτοφανής για XHP70.2 με ρηχό reflector , γαζώνει ολόκληρα οικοδομικά τετράγωνα στα 400 μέτρα και ένα πολύ ωραίο spill του texture reflector που βλέπεις στα κοντινά τα πάντα γύρω σου.
Χρησιμοποιήθηκαν 2 Χ 26650 Orbtronic 5750mAh , οι νέες εκπληκτικές Keeppower 5500mAh & Schockli 5500mAh που αυτή τη στιγμή είναι οι καλύτερες 26650 που κυκλοφορούν , με τα ίδια αποτελέσματα στα 14Α.
Για του λόγου το αληθές το παρακάτω video και ο φακός προστέθηκε στις αγγελίες των εμπορικών MOD μου https://www.car.gr/parts/view/15398032/





Όπως προανέφερα τον χορό τουλάχιστον των Lumen τον κερδίζει το νέο XHP70.2 , αλλά όμως όχι και την πυκνότητα φωτός σε σύγκριση με Luminus CFT-90W & SBT90.2 , αφού σε παρεμφερές κάτοπτρο η πυκνότητά τους είναι τουλάχιστον διπλάσια και αυτό μάλιστα σε σύγκριση με το surgical de-dome XHP70.2 (το κανονικό είναι 49mm² ) και είναι ευνόητο αφού 30mm² VS 9mm² πυκνότητα επιφάνειας εκπομπής φωτός και δεν χρειάζεται να κρατάς μιά "μπουρούχα" μαρκούτσι 3 κιλών με 120mm βαθύ κάτοπτρο για να το διαπιστώσεις ... είναι αυτονόητο !
Σύμφωνα με τις τελευταίες έρευνες και δοκιμές μου , τελικά το SBT-90.2 UB flux δείχνει να δουλεύει άνετα στα 28Α & 7700 Lumen (υπάρχουν πλέον τα επίσημα Specs).

 Ο εργοστασιακός Astrolux FT03S Mateminco version φακός με το SBT90 gen2 είναι περίπου 4000 Lumen & 270.000 Candelas με κακή εστίαση & spill , και είναι λογικό γιατί δεν αρκεί απλά η αλλαγή ενός Led σε υπολογισμένο reflector 5050 ...
Η μόνη καλή εργοστασιακή δουλειά με το SBT-90.2 προς το παρόν σε αξιοπρεπές μέγεθος είναι μόνο ο Acebeam K75 , σε επίπεδο σχεδίασης οπτικών τουλάχιστον ...
Οπότε τώρα θα σας παρουσιάσω τον ισχυρότερο μικρό φακό μονής μπαταρίας Li-Ion με to Luminus SBT90 gen2 , 105W με το 2020 Luminus SBT-90.2 στα 7500 Lumen / 450.000Cd (5m sampling) / 1341m απόσταση δέσμης (flood) , μέ host τον Astrolux FT-03 με ανακατασκευή εστίασης , με ειδικής σχεδίασης μου driver 28A και την μόνη μπαταρία αυτή την στιγμή που μπορεί να τα δώσει στα 3,8V , την γνήσια Samsung 21700 30T 35A.
Με τις ισχυρότερες 26650 Orbtronic & Shockli Li-Ion 5500mA , η max ισχύς περιορίζεται σε 7000 Lumen & 24A αλλά σχεδόν διπλασιάζεται ο χρόνος λειτουργίας.
Και επί του έργου τώρα και μάλιστα πρίν το τελικό version 7500 Lumen , δεδομένου δε και του Δημοτικού φωτισμού των πάνω από 50,000 Lumen , είναι κάτι σαν 3 φακοί μαζί Convoy L6 - XHP-70.2 και "κάνει μέρα" οικοδομικά τετράγωνα σε απόσταση άνω του χιλιομέτρου , οπότε παρακάτω και του λόγου το αληθές !

  Διατίθεται για όποιον ενδιαφέρεται στα MOD μου : https://www.car.gr/parts/view/27351787

Τροποποίηση Astrolux MF02 με το πανίσχυρο Luminus SBT90.2 UB Flux



Σκεφτόμουν από τις αρχές του χρόνου με τα πρώτα MOD που έκανα με το Luminus SBT90.2 ότι το πιό εργονομικό host είναι το κάτοπτρο του Astrolux MF02 σε σχέση όγκου/βάρους και με 4 Li-Ion που θα μπορούσαν να δώσουν τα πραγματικά 28Α 100W που τελικά είναι η καλή του ασφαλής υπεροδήγηση τώρα που έχουμε και τα επίσημα specs από την Luminus δηλ. 18Α όταν βέβαια έχουμε και σοβαρή επιφάνεια αλουμινίου που ο MF02 διαθέτει.

Η αρχική εκτίμηση της διαφοράς πυκνότας φωτός Cd μεταξύ Cree XHP35 Hi & Luminus SBT90.2 ήταν 4mm² vs 9mm² άρα τα 2600 lumen του Cree XHP35 Hi θα αντισταθμίζονται με 5800 Lumen , άρα με τα 7500 Lumen του SBT90.2 θα έχουμε μία αύξηση της τάξης του 50% σε πυκνότητα φωτος και πάνω από το διπλάσιο άνοιγμα της κεντρικής δέσμης και 200% αύξηση του spill του δευτερογενούς κύκλου θέασης λόγω της τεράστιας πρωτογενούς ισχύος.

Μου χάραξαν λοιπόν οι Κινέζοι PCB 28mm που δεν υπάρχει πουθενά για 9mm και η αρχική κατασκευή του κατόπτρου ολοκληρώθηκε και πέρασε επιτυχώς από τα τεστ και επαλήθεψε επακριβώς τις προβλέψεις μου και στα 28Α & 7500 Lm τα Candelas από 450.000 Cd που πραγματικά έδινε με το Cree XHP35 Hi ανέβηκαν στα 680.000 Cd σε cold start (1650m) με καλό κράτημα για 30 δευτερόλεπτα και καλή απορρόφηση της θερμοκρασίας με το πλούσιο αλουμίνιο του Astrolux MF02.








Πάμε τώρα στο θέμα του Driver αφού είναι αυτονόητο ότι ο υπάρχων είναι τελείως άσχετος με 3-βολτο Led και αυτό το ρεύμα.

Τυπικά με μία μόνο γνήσια Samsung 21700 T30 σε απευθείαν σύνδεση με το SBT90.2 θα την υποβιβάσει στα 3,7V και θα τραβήξει 30Α.
Μέχρι τώρα καμία εταιρεία δεν έχει φτιάξει πάνω από 12Α μονό buck driver και όλα τα θερία Imalent/Acebeam με τα 6-βολτα Led παράλληλα , δουλεύουν με direct mosfet drivers σε συνδοιασμό χρονικού και θερμικού περιορισμού ...

Αρχικά βρήκα τον ισχυρότερο τριπλό buck driver από Astrolux μοντέλο 18 Led που υποτίθεται θά έδινε κοντά στα 3 X 12Α για μερικά δευτερόλεπτα αλλά ήδη στα 25 τα "τίναξε" όταν τους παραλλήλησα , άρα έπρεπε να μπώ στη διαδικασία δικής μου σχεδίασης ...

Η τοπολογία πολλών παράλληλων buck driver σοβαρότερης σχεδίασης πάλι δεν θα ευδοκιμούσε αφού δεν υπάρχει χώρος για τα σωστά πηνία οπότε κατάληξα σε ευρασιτεχνία σχεδίασης μονού driver ο οποίος αντί constant current στο turbo θα έχει σταθερό duty cycle 58% PWM σε διάταξη direct mosfet αλλά με feedback buck driver ώστε να συνδέεται το LED κατευθείαν σε 8V παλμορεύματα αλλά 3,7V RMS !!!
Τέτοιο εγχείρημα σχεδίασης duty cycle έχω κάνει στον Sorirn MOD 7500 Lumen με προγραμματισμό του PIC για turbo 94% duty cycle οπότε εδώ το turbo προγραμματίστηκε στο 58% μετά από υπολογισμούς.

Υπάρχουν όμως σοβαρές απαιτήσεις υλικών εδώ καθότι τα παλμορεύματα είναι της τάξης των 70-80A οπότε επιλέχθησαν κορυφαία και πανάκριβα υλικά και συγκεκριμένα το ισχυρότερο P²PAK mosfet ρομποτικής της σειράς IRLS της International Rectifier 380A (1550A pulsed) , το οποίο οδηγείται με 14Α pulse driver της IXXYS , feedback schottky δίοδο 40A και surface mount πηνίο copper sheet 35A από Αγγλία , επιστημονική φαντασία για τα κυκλώματα φακών αλλά σε τεχνητό φορτίο 30Α το κύκλωμα δεν σηκώνει πάνω από 50 βαθμούς σε συνεχόμενη λειτουργία.

Τώρα τα νεότερα δεδομένα για το SBT90.2
- Αρχικά ότι διαβάζω σε μετρήσεις σε forum είναι λάθος τουλάχιστον με το 5700Κ UB flux που διαθέτω καί ήδη στα 9Α δίνει 4000 Lumen από την εταιρεία , και στα 32Α overdrived & Dedome έδωσε 8000 Lumen ...
- Διαπιστώθηκε ότι το κρυσταλλικό cover του Led επιστρέφει πολύ θερμική ενέργεια , δημιουργεί πάνω από 10% απώλειες σε μεγάλη ισχύ και επιπλέον το μεταλλικό πλαίσιο καταστρέφει την κεντρική εστίαση δέσμης με artifacts οπότε το SBT90.2 συνιστάται dedome !
- Το SBT90.2 πολώθηκε πλέον στα 30Α με πολύ καλές ανοχές για πάνω από 2 λεπτά διότι δεν έχω θερμική προστασία άρα όσο αντέχει το χέρι μου την θερμοκρασία και τα lumen έφτασαν τα 8000 σε cold start 32A.

Οπότε συνοψίζοντας τα τελευταία χαρακτηριστικά της κατασκευής έχουμε :

- 8000 Lumen / 770.000 Cd με εμβέλεια 1755 μέτρα
- 2020 Luminus SBT90.2 UB Flux 5700K dedome Led Emitter
- 150W single module Driver ,  32Α cold start ,  58% duty cycle direct mosfet with inductance flyback feedback patented design by Antony Sharmman.


Στην παρακάτω φωτό φαίνεται το πρωτότυπο κύκλωμα driver στην κεφαλή.

LEP Thrower Weltool W4 , Η ναυαρχίδα των φακών δέσμης

Αδιασφισβήτητα ο ισχυρότερος φακός Thrower που έγινε ποτέ και ειδικά σε τόσο μικρό μέγεθος που ταξιδεύει 2700 μέτρα με γωνία beam 1° που με το SBT90.2 για να το πετύχουμε χρειάζεται ασφαιρικό κάτοπτρο διαμέτρου πάνω από 300cm , βασιζόμενος στo Blue laser 5W που φοράει και χτυπάει με την σειρά του την φωσφορική επιφάνεια και εκπέμπεται αυτή η αρκετά διευρυμένη και σχεδόν λευκή δέσμη για laser με τεχνολογία LEP που βασίζεται στα πρωτότυπα της σύγχρονης τεχνολογίας φωτισμού οχημάτων του μέλλοντος και έχει ήδη εφαρμοστεί σε ακριβά οχήματα , ιδίως ηλεκτρικά.



Τι όμως ιδιαίτερο έχει η δίοδος Laser από την κοινή ισχυρή δίοδο Led όπως Cree/Luminus/Osram που ξέρουμε ?
Η απλή και ουσιώδης διαφορά είναι ότι τα Led διεγείρουν τα φωτόνια εκπομπής σε ακανόνιστες τυχαίες ταλαντώσεις μικροκυμάτων σε αντίθεση με την δίοδο Laser που η ταλάντωση των φωτονίων είναι ταυτόχρονης ίδιας φάσης και στην ίδια μικροκυματική συχνότητα γι' αυτό είναι και μονόχρωμα και έχουν την δυνατότητα κατεύθυνσης και πολύ μικρής γωνίας εστίασης που το κοινό φώς δεν μπορεί να πλησιάσει ...

Εστιάζοντας στον Weltool W4 , είναι εξοπλισμένος με 12W ακριβείας boost driver σταθερής τάσης 4,1V που απαιτείται για την max ισχύ του Laser Led , με περιοριστή ρεύματος στα 3Α και είναι μεγιστοποιημένη μέχρι το 60% της χωρητικότητας της μπαταρίας , από κεί και κάτω η max ισχύς μειώνεται σταδιακά ενώ η Low σκάλα είναι μέχρι το τέλος σταθερή !
Δίνεται με μέτριου ρεύματος 21700 Li-Ion 5000mAh USB φόστισης , αλλά οποιαδήποτε 21700 κάνει την ίδια δουλειά στα 3Α.
Ο Driver έχει επίσης παλμική προθέρμανση του Laser Led στην μεγάλη ισχύ και δύο απλές σκάλες εκπομπής Low & High και δεν δείχνει ότι επιδέχεται βελτίωση από μη πολύ έμπειρους τεχνολόγους σε Laser Led drivers.





Το μόνο ελάττωμα του φακού είναι το κακό Tint σε πάνω από 100 μέτρα που το κυβικό τεμάχιο φωσφόρου που ανακλάται η δέσμη Laser , λειτουργεί σαν πρίσμα ανάλυσης φωτός και το κέντρο της δέσμης πρασινίζει ενώ η διάμετρος δέσμης δίνει μπλέ 7500Κ απόχρωση ( δείτε στο Video Demo ) , αλλά δεν το θεωρώ ιδιαίτερα σημαντικό για γωνία beam 1° thrower !











Η μέτρηση Lumen μιάς τέτοιας κατασκευής δεν μπορεί να γίνει χωρίς πραγματική Πανεπιστημιακή σφαίρα μέτρησης δηλ PVC ανοησίες χρηστών , αλλά εδώ είναι πολύ δεύτερης σημασίας από την πυκνότητα του φωτός , που αφού είναι διευρυμένης δέσμης , μπορεί να μετρηθεί με ακριβείας φωτόμετρο Lux και να δούμε άν αληθεύουν οι δηλωθείσες υπερβολικές τιμές !

Πυκνότητα λοιπόν φωτισμού γωνίας Βeam 1° δεν μπορεί ποτέ να μετρηθεί σε λιγότερο από 8 μέτρα απόσταση κατά ANSI οπότε μετρήθηκε σε αυτά με ακρίβεια 8 μέτρων και έδωσε κορυφή 28.500 Lux το οποίο με τις θεωρητικές φόρμουλες μεταφράζεται σε 1.824.000 Cd και απόσταση δέσμης 2701 μέτρα ... να και μία εταιρεία που η υπερβολή της είναι ολόσωστη !

Συνιστάται ανεπιφύλακτα σε όποιον μπορεί να διαθέσει αυτό το ποσό αγοράς !
